格力GMVES6 多联机内外机铜管选多大规格?

发表时间:2022-09-21 10:23

本文内容适用于空调销售、暖通设计,多联机安装,项目监理,新机调试和多联机维修参考。

格力六代单机版多联机,GMVES6 室内、室外机制冷剂配管允许长度和落差要求:

室内外机连接方式采用Y型分歧管连接,连接方式见下图:图中单位为“m”


L10:第一分歧管至最远室内机距离;

L11:第一分歧管至最近室内机距离;

室外分歧管的等效长度为0.5m,室内分歧管的等效距离为0.5m。



注意事项:

(1) 注1:正常条件下,室内机第一分歧管至最远内机的管长≤40m,当均满足以下条件时,可达到120m。否则只能限制在40m以内!

1) 总配管实际长度L1+L2×2+L3×2+L4×2+…+L9×2+a+b+…+i+j≤1000m。

2) 各个室内机距离最近的分歧管距离a、b、c、d、e、f、g、h、i、j ≤40m。

3) 距离室内第一分歧管最远内机与最近内机管长差L10-L11≤40m。

(2) 注2:室外机在上超过50m时,或室外机在下超过90m时,需要联系工程师。

室外机在上时,室内外机间落差大于50m,室外机到第一分歧管的液管尺寸必须增大一号。

室外机在下时,室内外机间落差大于40m,室外机到第一分歧管的液管尺寸必须增大一号。

(3) 室内机之间落差大于15m时,室外机距离室内机第一分歧管的液管加大一号。

(4) 室外机距离室内机第一分歧管的主管最大距离≥90m时,则主管的气管和液管均应按下表调整管径。


(5) 已最先满足(2)~(4)其中一个液管扩大的场合,请不要再进行尺寸扩大。

(6) 如果室内机距离其最近的分歧管长度>15m时,内机液管管径≤6.35mm,气管管径≤

9.52mm的应加大一号。

配管选择

(1) 室外机的最末端分歧管至室内机第一分歧管的配管尺寸。



根据室外机分歧管上游连接的室外机容量选择。

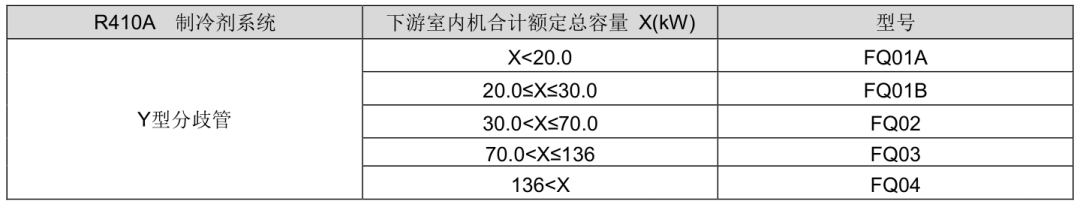

(2) 室内侧分歧管间的选择


室内机间的分歧管选择根据下游内机总容量的大小按下表选择。

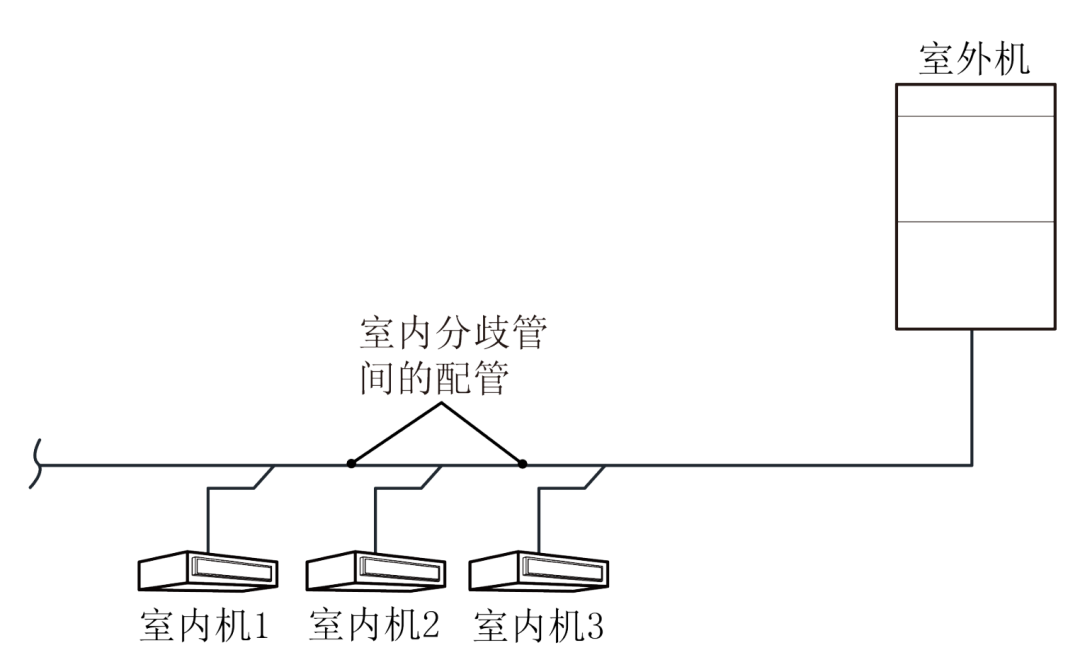

(3) 室内侧分歧管间的配管尺寸




室内机间的分歧管间的配管尺寸根据下游内机总容量的大小选择。




(4) 室内分歧管至室内机间的配管尺寸



室内机分歧管与室内机间配管尺寸保持与室内机配管尺寸一致。
